Luftschutzsplitterschutzzelle Bauart Westermann
Hersteller	Betonwerk Westermann & Co., Broistedt ➜ Typenschild anzeigen

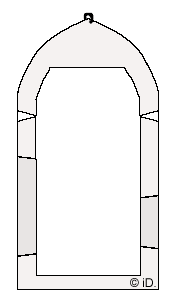

RL-Kennziffer	RL 3-42/209	Querschnitt durch die Westermann-Zelle
Kapazität	1-2 Personen
Gesamthöhe über Fundament	285 cm
Außenhöhe bis Deckelansatz	200 cm
Höhe des Deckels	85 cm
Lichte Höhe	220 cm
Umfang	472 cm
Außendurchmesser	150 cm
Innendurchmesser	110 cm
Fläche Innenraum	0,95 m²
Volumen Innenraum	2,00 m³
Wandstärke	20 cm	➜ Foto anzeigen
Armierung	Gitter einfach
Fundamentabmessungen (LxBxH)	200 x 200 x 77 cm	Innenraum
Maße Einstiegsluke außen (BxH)	68 x 105 cm
Breite Einstiegsluke innen	50 cm
Höhe der Einstiegsluke über Fundament	35 cm
Höhe des Notausstiegs außen	56 cm
Breite des Notausstiegs innen	38 cm
Höhe des Notausstiegs über Fundament	43 cm
Maße der Sehschlitze außen (BxH)	24 x 11 cm
Maße der Sehschlitze innen (BxH)	10 x 0.5 cm
Höhe der Sehschlitze über Fundament außen	182 cm
Höhe der Sehschlitze über Boden innen	167 cm
Anzahl der Sehschlitze	6
Anzahl Scharniere an Einstiegsluke	2
Abstand der Scharnierflügel	57 cm
Breite der Scharnierflügel	5 cm
Höhe des Zellenbodens	15 cm
Anzahl der Deckelbefestigungen	6
Gewicht ohne Fundament	ca. 5 t
Sonstiges	Parabelförmiger Deckel meist mit Transporthaken Bestehend aus zwei Rohrsegmenten und Deckel, die von starken Moniereisen zusammengehalten werden (Höhe der Segmente v.u.n.o.: 98 cm, 102 cm, 85 cm) Die Sichtfelder der Sehschlitze überlappen sich Neben den quaderförmigen Fundamenten im Raum Braunschweig existieren auch runde im Salzgitter-Gebiet Die Notausstiegsluke ist lediglich eingehängt Westermann stellte später auch noch eine größere Version her: der 5,8 t schwere Einmannbunker konnte dann bis zu 4 Personen aufnehmen Hauptverbreitungsgebiet: Braunschweig, Salzgitter, Pölitz (Police, PL)
Alle Angaben ohne Gewähr \| Messungenauigkeiten möglich.
