Runderlass Schutzraumbau ohne Stahl

Schutzraumbau ohne Stahl

RdErl. d. RMdLu.ObdL v. 1.6.37 – ZL 5 c 9268/37

Die Verknappung gewisser Baustoffe, insbesondere von Stahl, muß auch auf dem Gebiet des Schutzraumbaues berücksichtigt werden. Wie nachstehend dargelegt wird, können Schutz­räume aller Art, Schutzräume in vorhandenen Gebäuden und Schutzräume in Neubauten in stahlarmen Bau­weisen oder ganz ohne Verwendung von Stahl errichtet werden, ohne daß dadurch die notwendige Widerstand­fähigkeit der Schutzräume beeinträchtigt wird. Auf Schutzräume als Sonder­bauten können die Ausführungen sinngemäß Anwendung finden.
Auch in Zeiten vorübergehender Verknappung einiger Baustoffe kann daher der Bau von Schutzräumen, der aus Gründen der Luft­verteidigung mit stärkstem Nachdruck zu betreiben ist, vorgenommen werden.
Die technischen Grundlagen für den Bau von Schutzräumen innerhalb von Gebäuden sind in der ersten Ausführungs­bestimmung zum §1 der Zweiten Durchführungs­verordnung zum Luftschutzges. v. 4. Mai 1937, RGBl. I S.568 (Schutzraum­bestimmungen), enthalten. Schon in diesen Bestimmungen wird die Rohstofflage insofern berücksichtigt, als die bisher gültigen Belastungs­annahmen für Schutzraum­decken wesentlich herab­gesetzt worden sind, so daß Baustoffe eingespart werden können.
Als weitere Maßnahme für die Einsparung und Vermeidung knapper Rohstoffe können Bauweisen angewandt werden, die insbesondere den Rohstoff Stahl entbehrlich machen unter vermehrter Verwendung einheimischer Baustoffe wie Mauerziegel, Kalk, Zement, Kies, Splitt.
Sofern für Schutzraumbauten der Baustoff Stahl in dem nötigen Umfang zur Verfügung steht, wird die Ausführung der Schutzräume am zweck­mäßigsten in den bisher üblichen Bauweisen erfolgen. Steht Stahl nicht oder nur in beschränktem Umfange zur Verfügung, müssen die Schutz­räume stahlarm oder stahllos durchgebildet werden.
Da der Stahl bei den üblichen Bauweisen meist die Aufgabe erfüllt, die inneren Zugspannungen aufzunehmen, müssen die stahlfreien oder stahlarmen Schutzraum­bauweisen so durchgebildet werden, daß größere Zug­spannungen überhaupt nicht auftreten.
Es ist ferner zu beachten, daß der stahlarme und stahlfreie Schutzraum in seiner ganzen Konstruktion unbedingt als eine statische Einheit aufgefaßt werden muß. Für die Stand­sicherheit des Gesamt­bauwerkes ist die statische Mitwirkung aller Einzelbauteile unentbehrliche Voraus­setzung.


I. Konstruktive Durchbildung stahlarmer und stahlloser Schutzräume
1. Schutzraumdecke

Steht Stahl in geringem Umfang zur Verfügung, so wird die Decke in Eisenbeton ausgebildet, wodurch gegenüber der Anwendung von Stahlträger­decken eine Eisen­einsparung erzielt wird. In Eisenbeton­konstruktionen kann der Stahlaufwand verkleinert werden:

  1. durch Herabsetzung der Stützweiten,
    (In einer kreuzweise bewehrten Eisenbetondecke von z.B. 4,5m x 6,0m Grundfläche geht der Eisenbedarf um etwa 25 v.H. zurück, wenn in der Mitte eine Pilzstütze angeordnet wird.)
  2. durch Verwendung dicker Deckenplatten mit niedrigen Betonspannungen,
    (In einer einfachen Eisenbetondecke vermindert sich der Eisenbedarf z.B. um 35-40 v.H., wenn die Dicke, die sich aus der höchstzulässigen Beton­spannung ergibt, um 75 v.H. erhöht wird.)
  3. die kreuzweise bewehrten Decken verlangen, wenn die Auflager an sich vorhanden sind, in der Regel weniger Bewehrung als einfach bewehrte Decken.
Muß die Schutzraumdecke ohne Stahl ausgeführt werden, so wird sie als Gewölbe durchgebildet.
  1. In Neubauten ist zum Schutzraum ein möglichst schmaler langgestreckter Raum zu wählen, der mit einem Tonnengewölbe einzuwölben ist, das auch bei hoher Belastung nur einen geringen Horizontal­schub ausübt (Beispiel Bild 1).

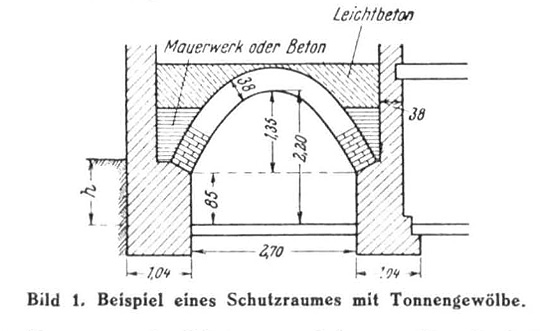

    [Bild 1 (Beispiel eines Schutzraums mit Tonnengewölbe) nicht enthalten]

    (...)

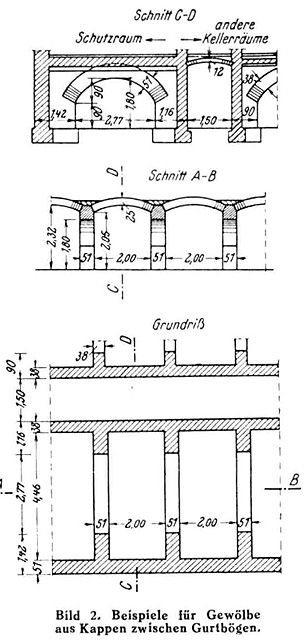

    [Bild 2 (Beispiel für Gewölbe aus Kappen zwischen Gurtbögen) nicht enthalten]

  2. In vorhandenen Gebäuden sind möglichst solche Kellerräume aus Schutzräume auszuwählen, in denen die Tragfähigkeit der vorhandenen Decken nicht voll ausgenutzt wird. Das wird oft bei gewölbten Decken der Fall sein. Die vorhandenen Keller­decken können verschieden­artig ausgebildet sein:
    1. als Plattendecken, wenn die Decken aus überall gleichmäßig starken Platten gebildet werden (Steineisendecken, Betonplattendecken),
    2. als Gerippedecken, wenn die Decken aus einem Gerippe von Trägern bzw. Tragbalken oder Gurtbögen gebildet werden, die mit Platten oder Kappen ausgefacht sind,
    3. als Balkendecken, wenn die Decken durch dicht an dicht verlegte Balken gebildet werden.
    In vielen Fällen kann es genügen, die Spannweite der Decken durch Säulen, Gurtbögen oder Zwischenwände zu verringern, um ihnen die für die Aufnahme der stell­vertretenden Trümmer­lasten nötige Tragfähigkeit zu geben. Die Tragfähigkeit der unter 2. genannten Ausfachungen ist besonders zu prüfen. Wenn sie unzureichend ist, können unter die alte Kellerdecke neue Kappen­gewölbe eingespannt werden, deren Tragfähigkeit der zu erwartenden Trümmer­last entspricht.

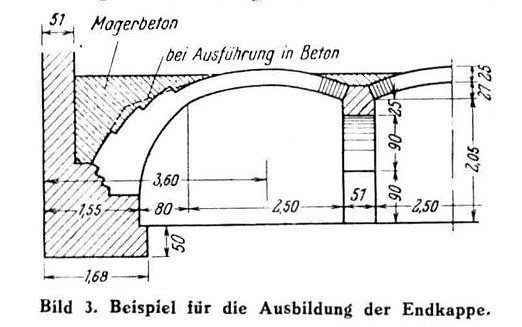

[Bild 3 (Beispiel für die Ausbildung der Endkappe) nicht enthalten]

2. Schutzraumwände

Auf die sorgsame Ausführung der Aussteifung des Schutzraumes ist größter Wert zu legen.
Die Widerstandfähigkeit der Außenwände der Schutzräume wird durch die Aussteifung der sich zwischen sie spannenden waagerechten Tragglieder (Decke und Fußboden) und senkrechten Trag­glieder (Zwischen­wände oder Zwischen­pfeilerreihen) beträchtlich erhöht.
Die Wände des Schutzraumes müssen den Horizontalschub der zwischen sie gespannten Gewölbedecken aufnehmen können, auch dann, wenn diese Wände beim Zusammen­sturz der Gebäude ihre Auflast verlieren.
Wenn mehrere Kappen oder Tonnen so aneinander anschließen, daß bei ungleichmäßiger Lastverteilung der Ausgleich der Horizontal­schübe nicht gesichert ist, müssen in Verbindung mit den Gewölben steife Quer­mauern als Aussteifungs­scheiben in Abständen (in Richtung der Tonnenlänge gemessen) von nicht mehr aus der 2½fachen Gewölbe­lichtweite vorhanden sein. Diese Aussteifungs­wände müssen mit den Widerlagern im Verband stehen.
Damit die Außenwände die zur Aufnahme des Horizontalschubes nötige Scherfestigkeit nicht einbüßen, darf die übliche Absperrung des ausgehenden Mauer­werkes gegen aufsteigende Feuchtigkeit unterhalb der Gewölbekämpfer nicht durch Einlage von weichen Sperr­schichten (Dachpappe) erfolgen, sondern nur durch Anordnung von scherfesten Mörtel­schichten mit Dichtungs­zusatz. Die inneren Wände des Schutzraumes, zwischen die sich Kappen spannen, können in durch Gurtbögen verbundene Pfeiler­reihen entsprechender Stärke aufgelöst werden.
In vorhandenen Gebäuden können Schutzraumwände durch Mauervorlagen verstärkt werden, um sie gegen die auftretenden Schubkräfte widerstandfähig zu machen.


II. Bemessung der Bauteile stahlarmer und stahlloser Schutzräume
1. Schutzraumbauweise in Beton
[Abschnitt nicht enthalten]

2. Schutzraumbauweise in Ziegelmauerwerk
[Abschnitt nicht enthalten]


III. Abschlüsse der Wandöffnungen stahlarmer und stahlloser Schutzräume
1. Gasdichtigkeit

Gasdichte Türen und Fensterblenden können, sofern Stahl nicht zur Verfügung steht, aus Holz oder anderen Baustoffen hergestellt werden. Sie müssen den Vorschriften und Grundsätzen der DIN-Vornorm 4104 genügen.

2. Splittersicherheit

Steht Stahl nicht zur Verfügung, so können Außentüren, Notausstiege und Fenster gegen Bombensplitter durch eine in geringem Abstand vorgesetzte Splitterschutzmauer geschützt werden (Vgl. Bild 4).

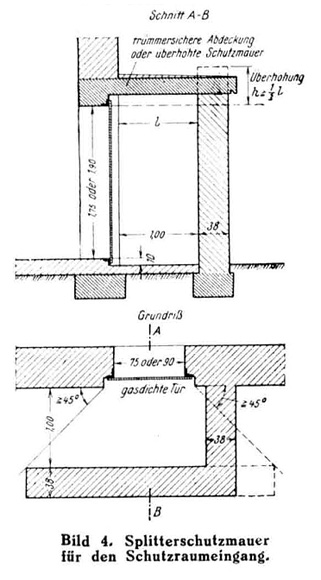

[Bild 4 (Splitterschutzmauer für den Schutzraumeingang) nicht enthalten]

Splitterschutzmauern sind wie folgt zu bemessen:
Ziegelmauerwerk:
in verlängertem Zementmörtel oder in Mörtel aus Wasserkalk ..... 38cm dick
Stampfbeton-Mauerwerk:
mit mindestens 200kg Zement je Kubikmeter fertigen Betons ..... 20cm dick.
Eisenbetonwände:
mit der statisch erforderlichen Bewehrung, einer Hauptbewehrung von nicht weniger als 0,5 v.H. des Betonquerschnitts und mit einem Mischungs­verhältnis von 300kg Zement je Kubikmeter fertigen Betons nach DIN 1045 ..... 15cm dick.
Liegt die Oberkante der Außentür oder des Notausstieges unter Erdgleiche, so kann ein Splitterschutz durch eine splittersichere Über­deckung des Zugangs geschaffen werden, z.B. durch Anordnung einer Betonplatte (vgl. Bild 5).

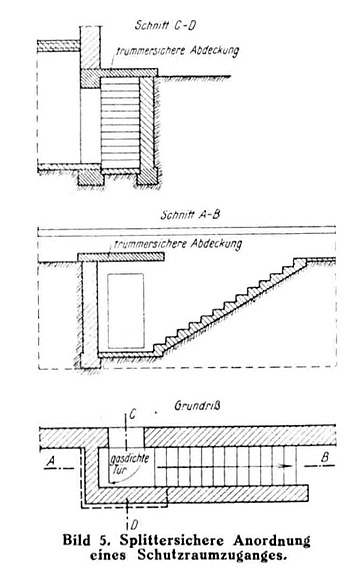

[Bild 5 (Splittersichere Anordnung eines Schutzraumzuganges) nicht enthalten]

Fenster sind gegen Splitter zu schützen durch Tieferlegen bis unter Erdgleiche oder durch Heraufziehen der Lichtschacht­mauern bis über Fensteroberkante (vgl. Bild 6).
Im Bild 4,5 und 6 sind die notwendigen Mindest­überdeckungen der Tür- und Fenster­öffnungen durch Splitterschutz­mauern angegeben.

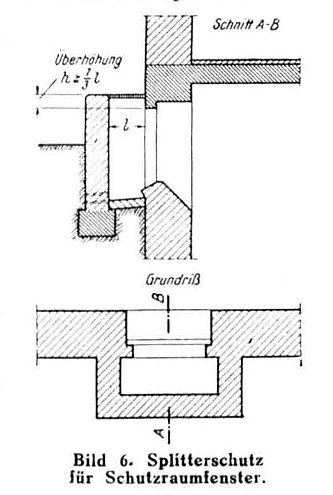

[Bild 6 (Splitterschutz für Schutzraumfenster) nicht enthalten]



[Rest nicht enthalten]
